高分子科学の長年の未解決問題に新たな観点から取り組みます。

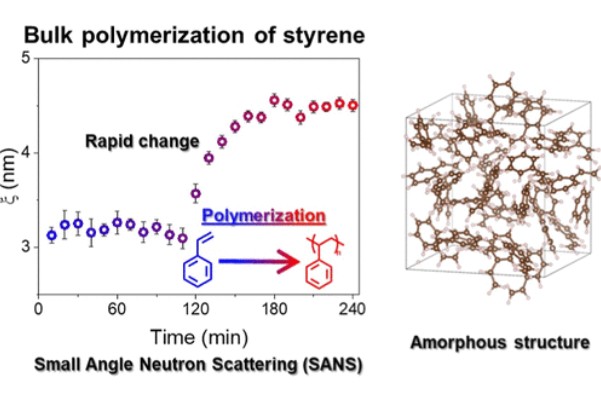

バルクラジカル重合における反応加速に着目し、小角中性子散乱およびX線散乱を用いて構造変化を解析した。メタクリル酸メチルでは、重合誘起ガラス化近傍でナノスケールの濃度揺らぎが急激に増大し、不均一構造が形成されることを明らかにした。このような不均一化は反応種の空間分布を変化させ、遭遇確率に影響を与えることで、反応速度の急激な増大と関連することが示唆された。一方、スチレンでは構造変化がより緩やかであり、反応加速の程度が小さいことを示した。
Mori, N., et al. (2025) Ultrasonic Detection of the Interface Formation between the Polymer-Rich and Monomer-Rich Phases during Bulk Polymerization of Methyl Methacrylate Macromolecules 58 (9), 4699–4707 DOI: 10.1021/acs.macromol.5c00268
Usukawa, S., et al. (2025) Exceptionally High Melting Temperature of Polymer Crystal with Fully Extended Chains Prepared via Topochemical Polymerization and Its Analysis Based on Nonlinear Modified Hoffman–Weeks Approach Macromolecules 58 (11), 5738–5746 DOI: 10.1021/acs.macromol.5c00937
Sasaki, E., et al. (2025) Why Is the Trommsdorff Effect Weak for Styrene? An Investigation Using Small-Angle Neutron and Wide-Angle X-ray Scattering Macromolecules 58 (13), 6624–6633 DOI: 10.1021/acs.macromol.5c01338
理工系領域
